Bujes para pines de moldeo en acero A2 templado
Fabricación de bujes a medida para moldeo por inyección — torno CNC + convencional, acero A2 con templado, tolerancia ±0.002" en Baja California.
Problema
Cliente de giro aeroespacial con paro de molde por bujes rotos por desgaste y fricción. Los bujes originales fallaban prematuramente y no había refacción disponible. Necesidad de fabricar a medida, con mayor dureza y ajuste preciso al pin de moldeo para evitar juego y prolongar la vida útil, manteniendo la producción de moldeo por inyección sin retrabajos.
Solución
Ingeniería inversa del buje dañado y fabricación en acero A2 —acero herramienta de alta resistencia al desgaste— con tratamiento térmico de templado. Combinamos torno CNC para el desbaste y acabado de precisión con torno convencional para ajustes y chaflanes, logrando un buje templado, dimensionalmente estable y listo para montaje directo en el molde.
Proceso
- 1
Levantamiento y plano 2D
Medición del buje roto y del pin/ alojamiento. Plano 2D con diámetros interior/exterior, longitud, chaflanes y tolerancia ±0.002".
- 2
Torneado CNC + convencional
Desbaste y acabado en torno CNC para concentricidad y perpendicularidad; remate y chaflanes en torno convencional para flexibilidad y control dimensional en Baja California.
- 3
Templado acero A2
Tratamiento térmico de templado para acero A2, incrementando dureza y resistencia al desgaste sin deformación significativa. Enfriamiento controlado al aire propio del A2.
- 4
Verificación y entrega
Control dimensional con micrómetro y verificación de ajuste pin-buje. Lote entregado listo para montaje, con repeatibilidad para futuras reposiciones.
Resultado
Lote de bujes entregado con ajuste preciso y dureza para servicio continuo en molde. El cliente restableció su molde aeroespacial y cuenta ahora con refacción documentada para reorden rápido. Tolerancia verificada ±0.002" (0.0508 mm) en diámetros críticos, con acabado funcional para fricción controlada.
Galería: antes → después
7 imágenes en orden cronológico, del buje roto al lote templado.

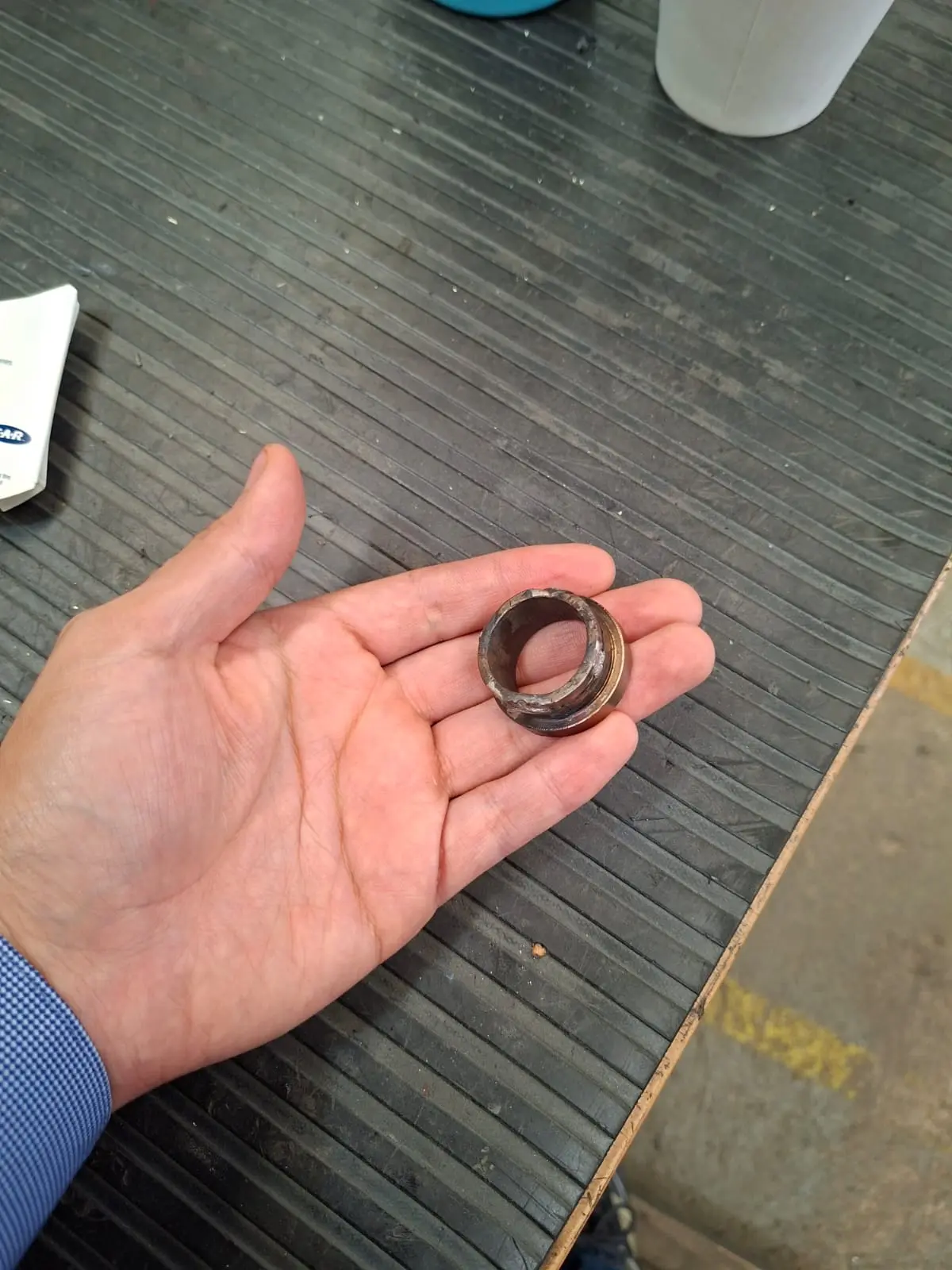

Antes: bujes rotos que detuvieron el molde
Bujes rotos antes de la fabricación — desgaste por fricción en molde por inyección, caso aeroespacial Baja California

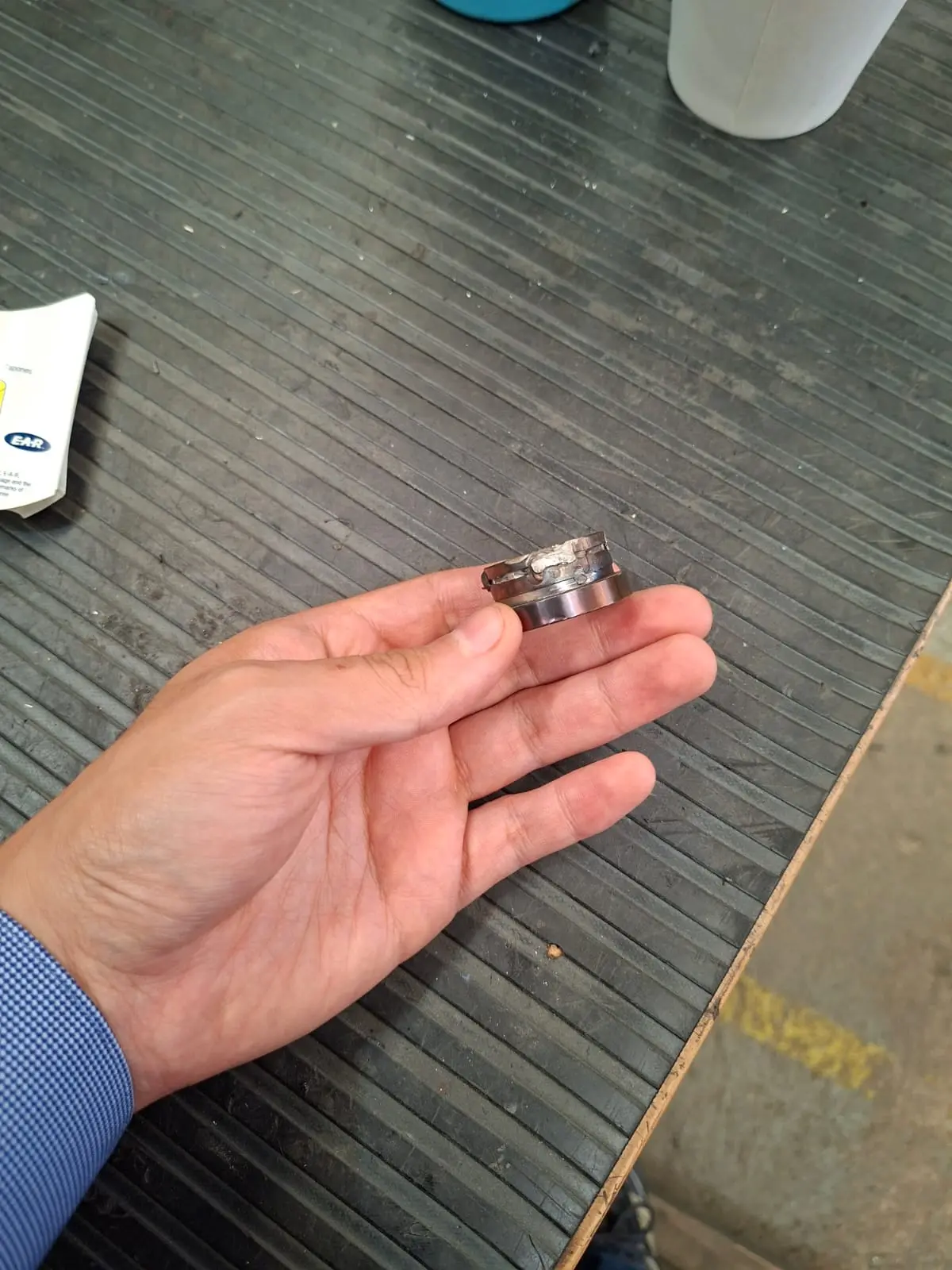

Detalle de la fractura por desgaste
Detalle de buje roto por desgaste — pin de moldeo

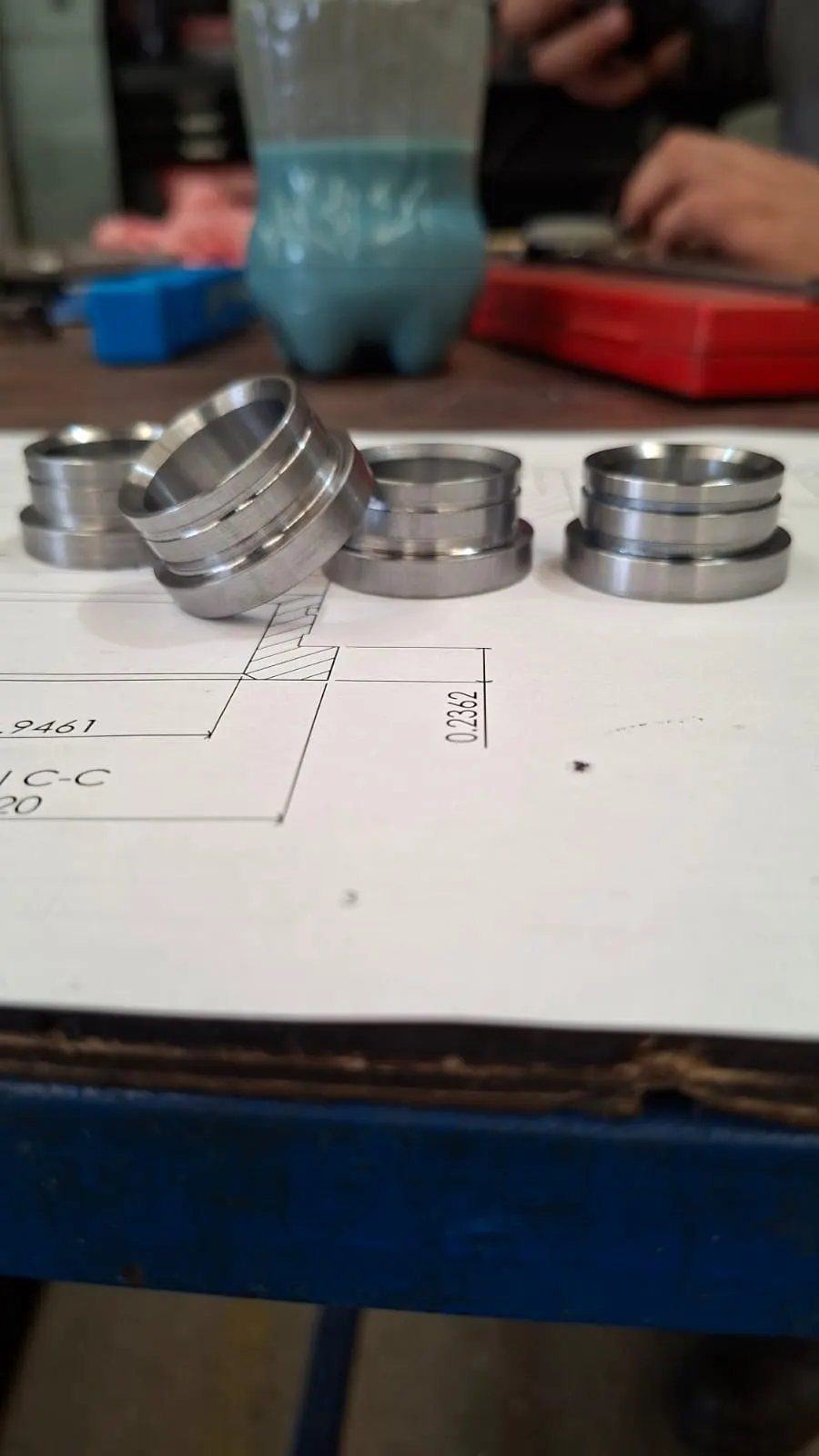

Plano 2D: diámetros, longitud y tolerancia ±0.002"
Plano 2D del buje para pin de moldeo en acero A2 — tolerancia ±0.002 pulgada

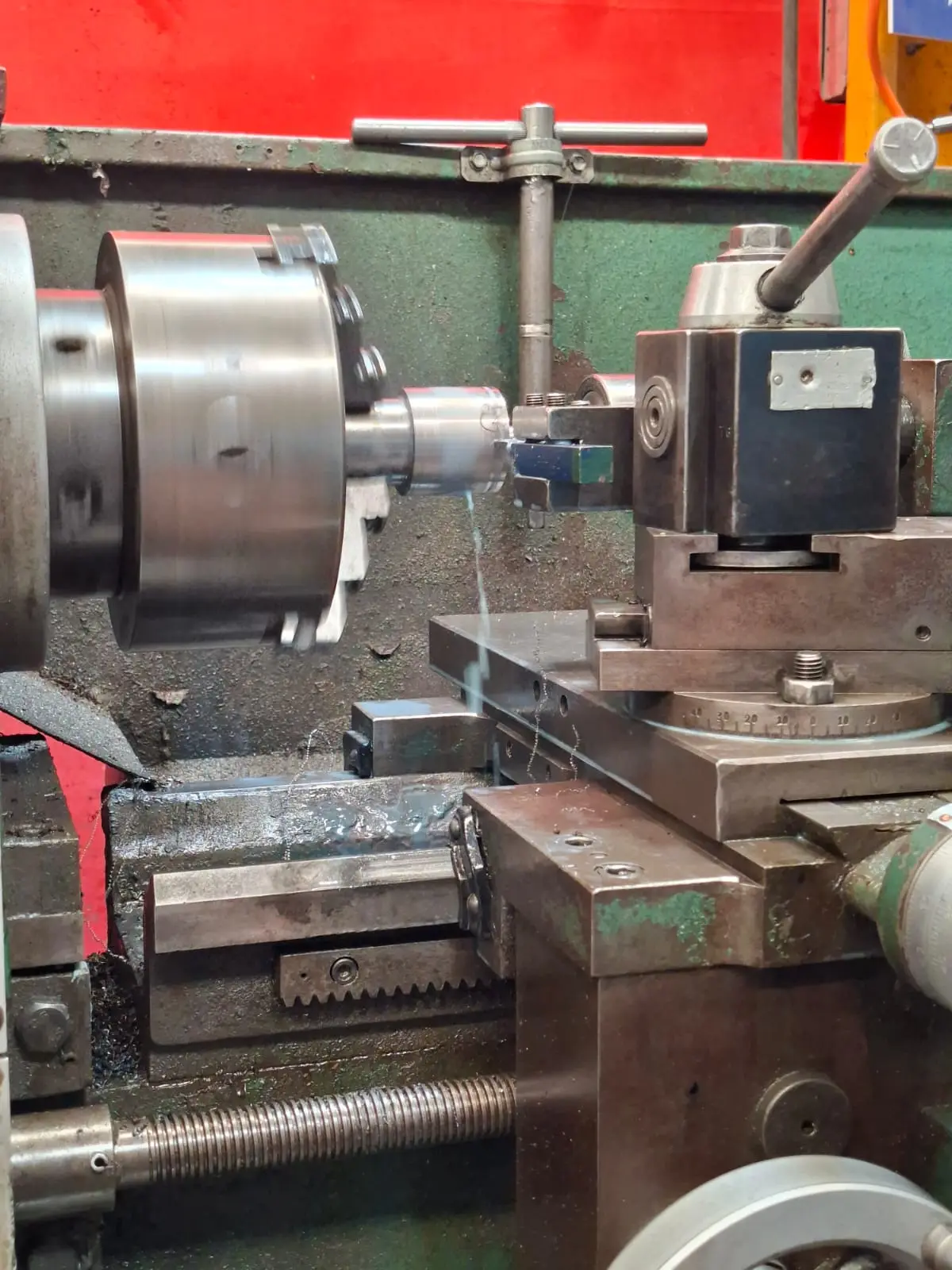

Torneado CNC: concentricidad y acabado
Torneado CNC del buje en acero A2 en Industrias Ángeles Baja California

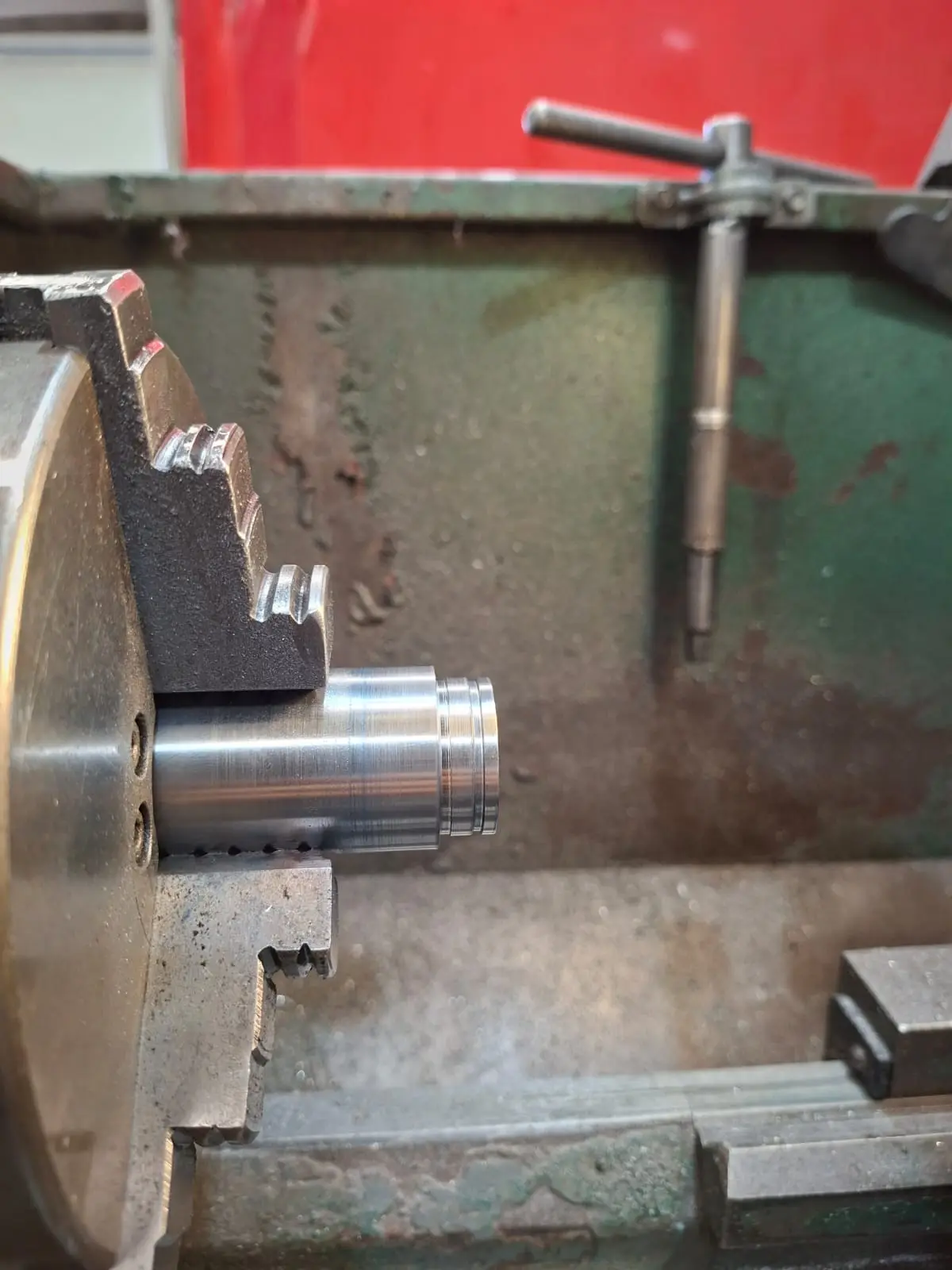

Torno convencional: chaflanes y ajuste
Manufactura en torno convencional — chaflanes y ajuste final del buje

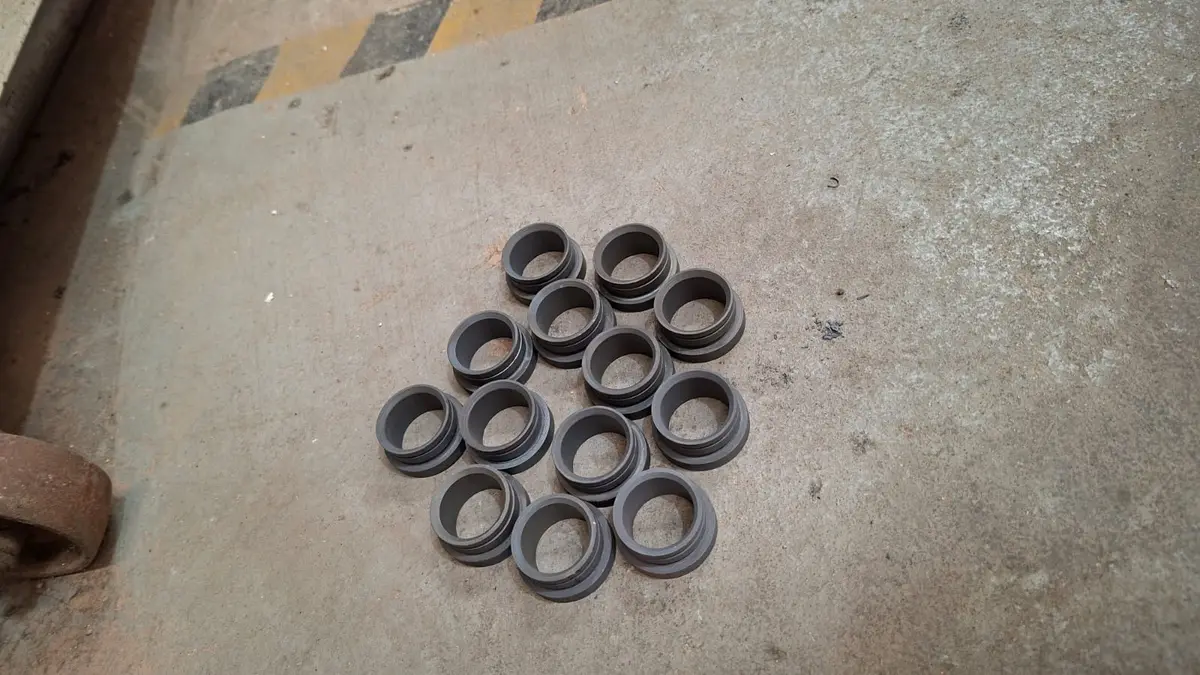

Templado A2: dureza y resistencia al desgaste
Templado de acero A2 para bujes de moldeo — tratamiento térmico
Después: lote terminado, listo para montaje
Lote de bujes en acero A2 templado terminados — listos para montaje en molde
Preguntas sobre este caso
¿Qué tolerancia pueden lograr en bujes para moldeo?
En este caso ±0.002" en diámetros interior/exterior. Para otros bujes podemos ajustar a ±0.001" según material y geometría — cotiza con tu plano o muestra.
¿Por qué acero A2 templado para bujes?
El A2 combina dureza, tenacidad y estabilidad dimensional con templado al aire. Ideal para bujes de fricción en moldes donde el desgaste rompe bujes blandos.
¿Hacen bujes urgentes si se rompió mi molde?
Sí. Con muestra o medidas del pin y alojamiento fabricamos en Baja California con torno CNC/convencional y templado. Envíanos foto + medidas y cotizamos el mismo día.
