Carro prototipo en acero galvanizado e inoxidable con aislamiento anti-humedad
Ensamble de carro prototipo especializado con perfiles de acero galvanizado, lámina galvanizada e inoxidable — diseño CAD 3D, soldadura y maquinado convencional, precisión 1/16" en Baja California.
Problema
Se requería un carro de diseño especializado, prototipo único, construido con perfiles de acero galvanizado, láminas galvanizadas y acero inoxidable, con interior aislado para evitar entrada de agua y humedad. No existía un producto comercial equivalente: había que diseñarlo desde cero y ensamblarlo con precisión funcional.
Solución
Diseño CAD 3D del carro y fabricación integral en el taller: corte de material, soldadura de la estructura en perfil galvanizado, maquinado convencional en acero 1018 y galvanizado, corte de lámina, pintado y ensamble final con aislamiento interior contra humedad. Entrega de la estructura mecánica completa, sellada y funcional.
Proceso
- 1
Diseño CAD 3D
Modelado 3D del carro prototipo: estructura de perfiles, forro de lámina, tapas y puntos de fijación. Definición de medidas con precisión de 1/16".
- 2
Corte de material
Corte y preparación de perfiles PTR galvanizados: trazo, escuadrado y desbaste con esmeril para uniones limpias antes de soldar.
- 3
Soldadura de estructura
Punteado, armado y soldadura de la estructura en mesa con escuadras y prensas. Verificación de escuadra y nivel en cada unión.
- 4
Corte de lámina
Corte de láminas galvanizadas e inoxidables a la medida de cada cara del carro, con marcaje de posición para el forrado.
- 5
Pintado
Preparación de superficie y pintado de la carrocería y estructura para protección y acabado industrial uniforme.
- 6
Ensamble y aislamiento
Forrado, fijación de lámina, colocación de placas base maquinadas y aislamiento interior para evitar agua y humedad. Entrega de estructura mecánica lista.
Resultado
Estructura mecánica del carro prototipo entregada, forrada y sellada con aislamiento interno ante humedad. Precisión verificada de 1/16" (1.5875 mm) en el ensamble, con soldadura estructural y acabado pintado listos para servicio.
Galería: antes → después
12 imágenes en orden cronológico, del diseño al ensamble final.

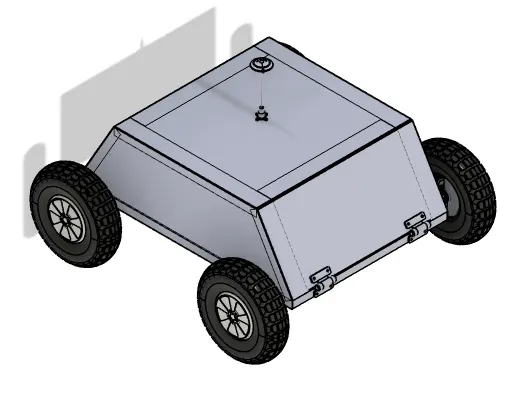

Diseño CAD 3D del prototipo
Diseño CAD 3D del carro prototipo en acero galvanizado — modelo especializado

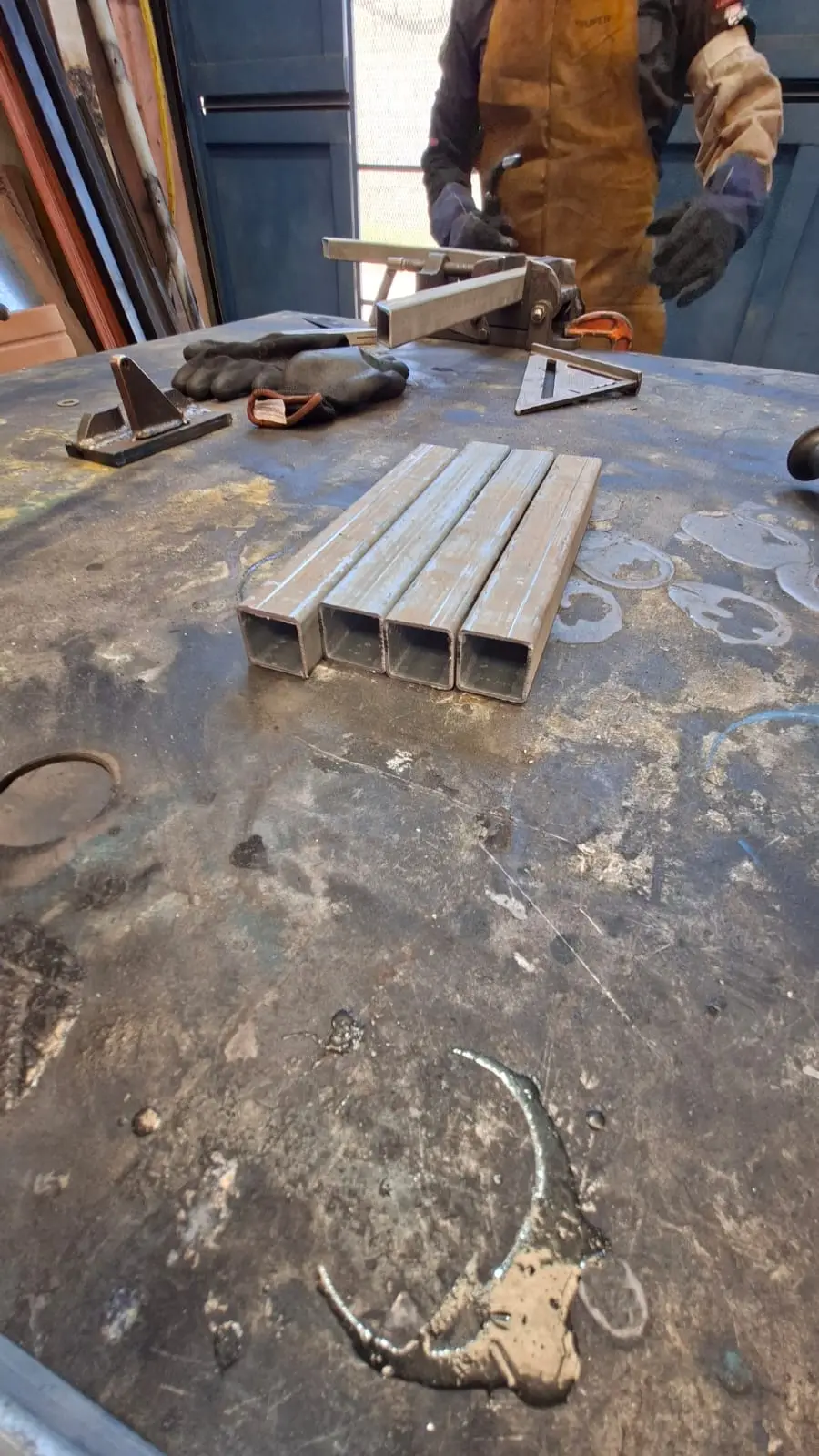

Corte de perfiles galvanizados
Corte de perfiles PTR galvanizados para la estructura del carro en el taller

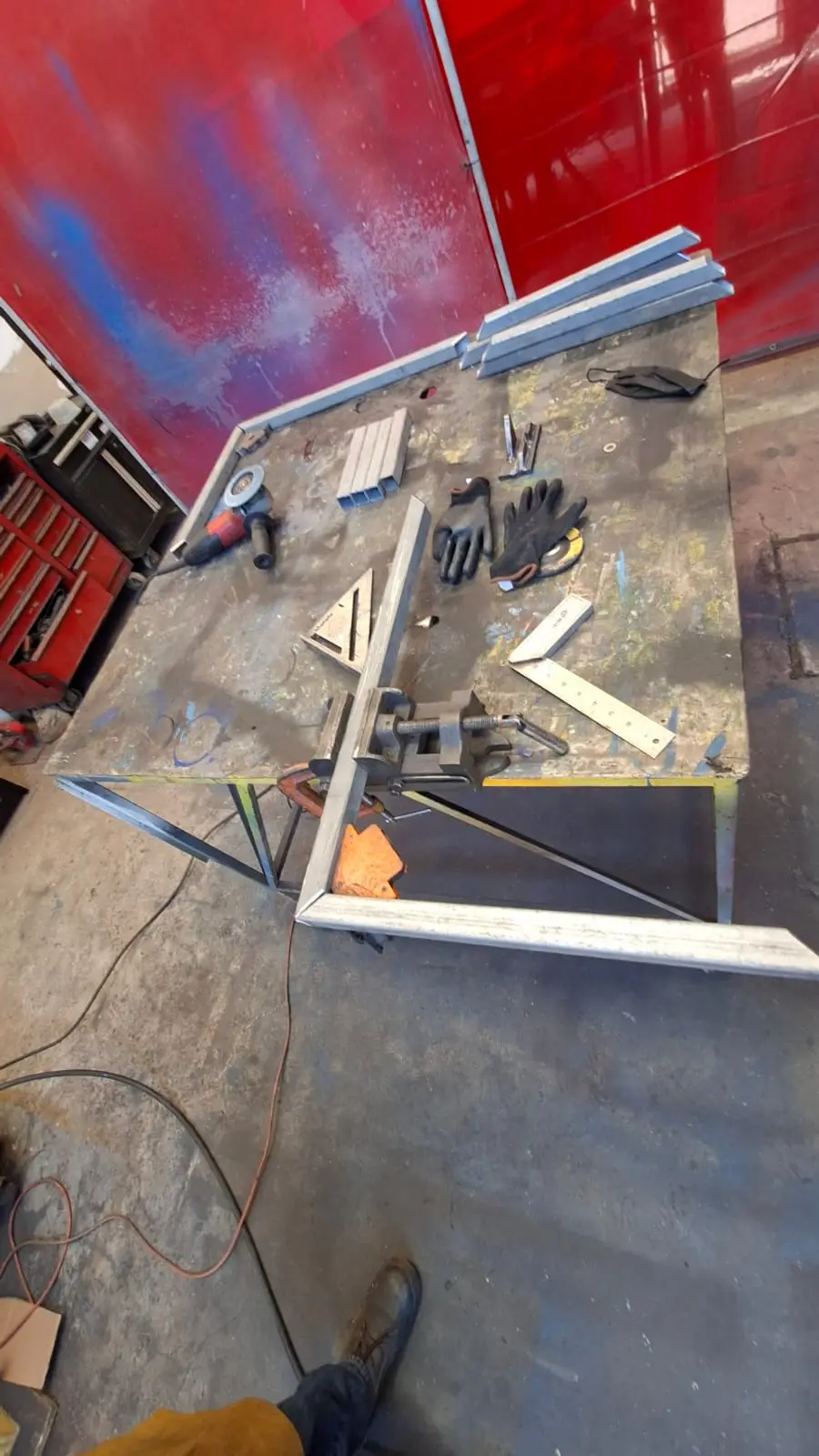

Trazo y corte en mesa
Trazo y corte de perfiles con escuadras y prensa en mesa de trabajo

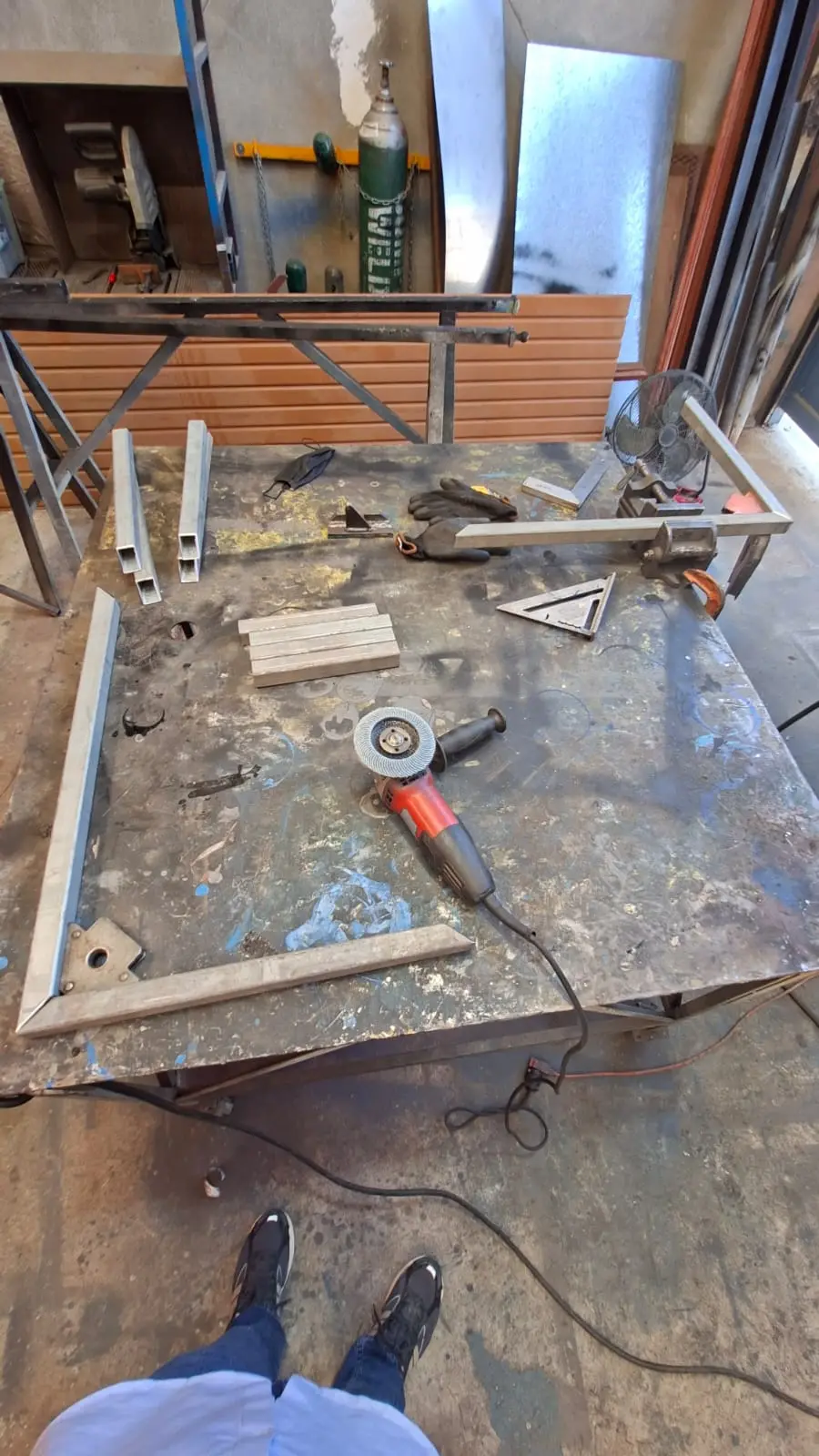

Preparación con esmeril
Preparación de perfiles con esmeril antes de soldar la estructura

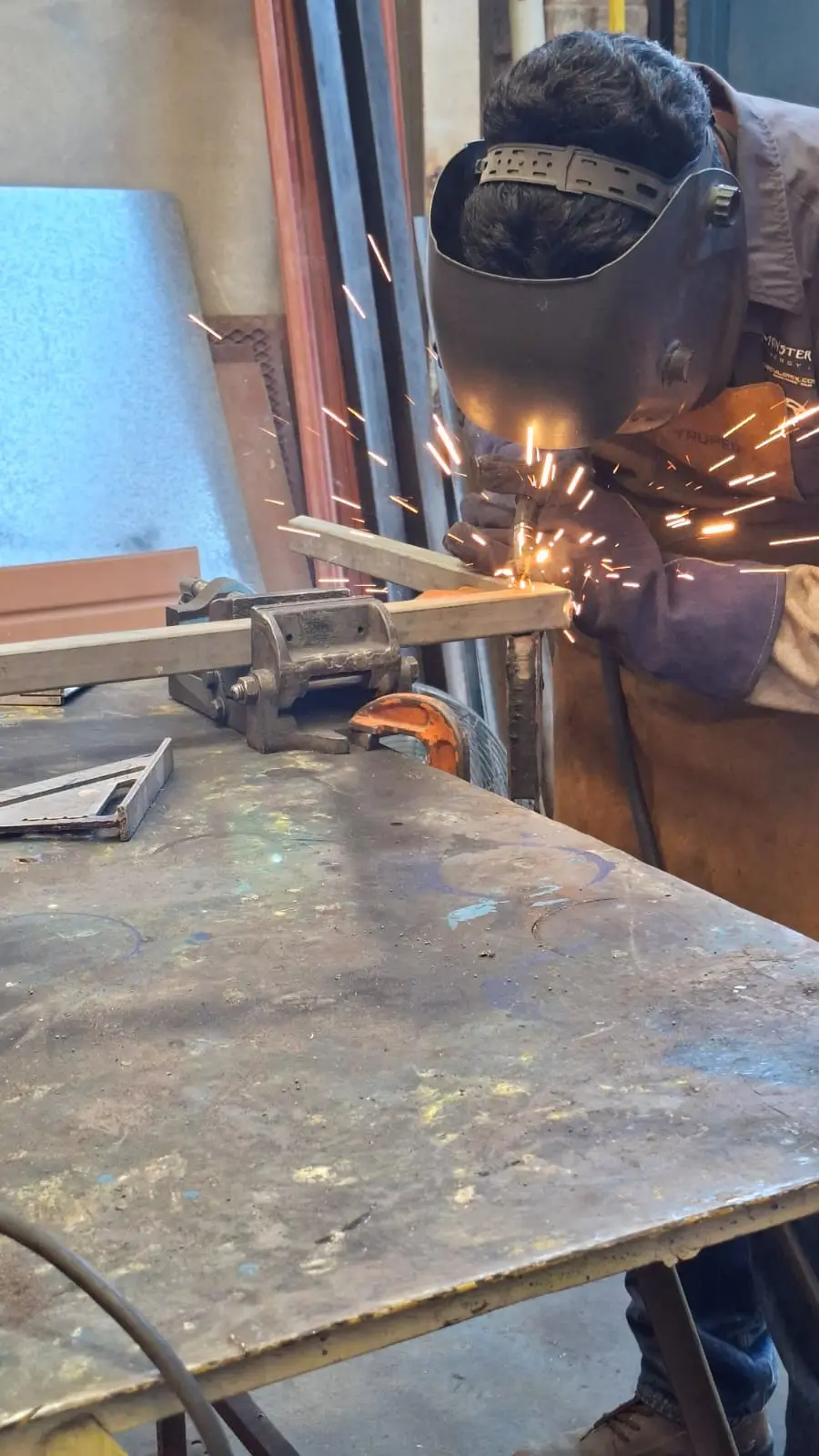

Soldadura de la estructura
Soldadura de la estructura del carro con chispas — soldadura industrial

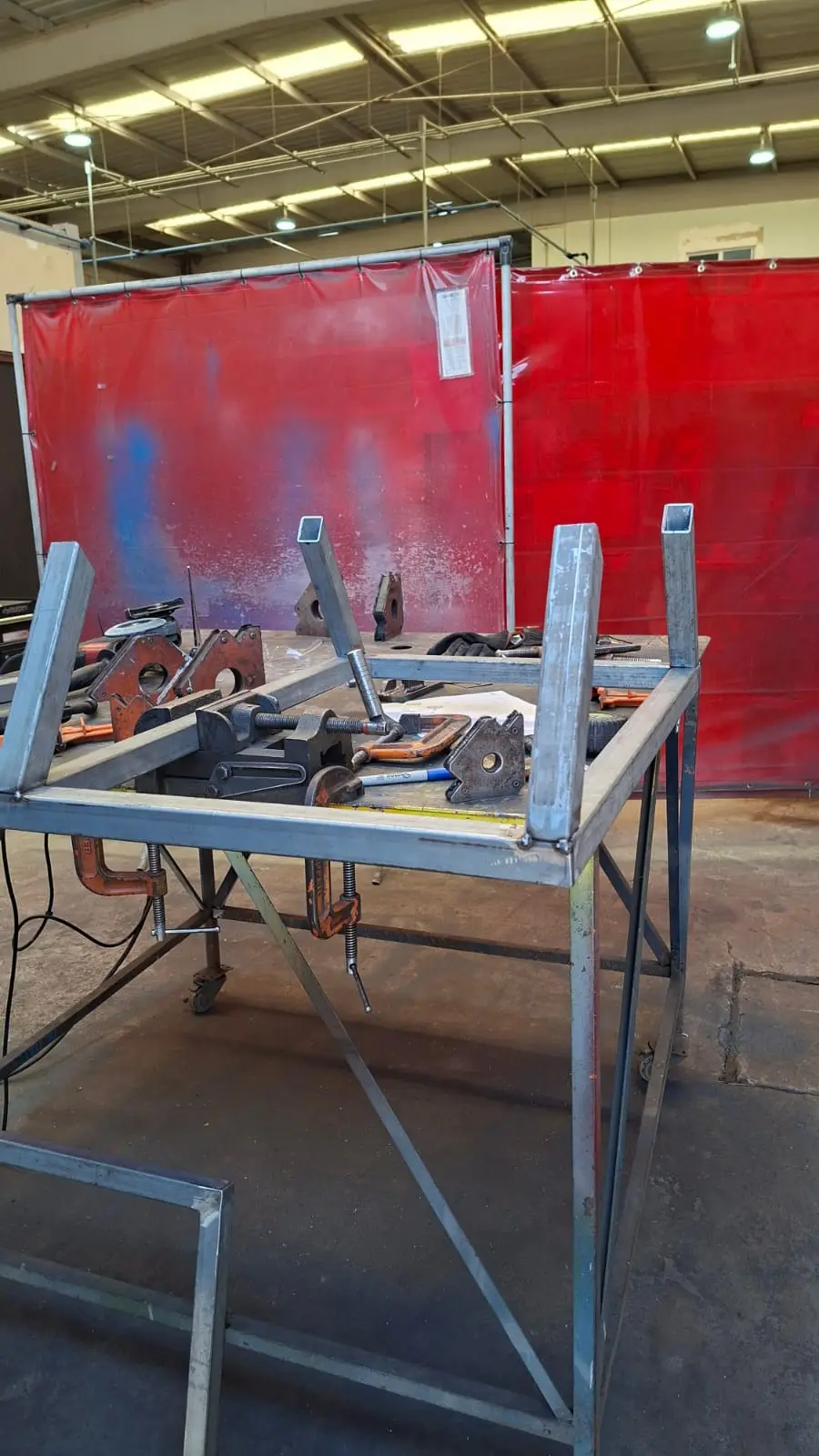

Punteado y armado
Punteado y armado de la estructura soldada con prensas y escuadras magnéticas

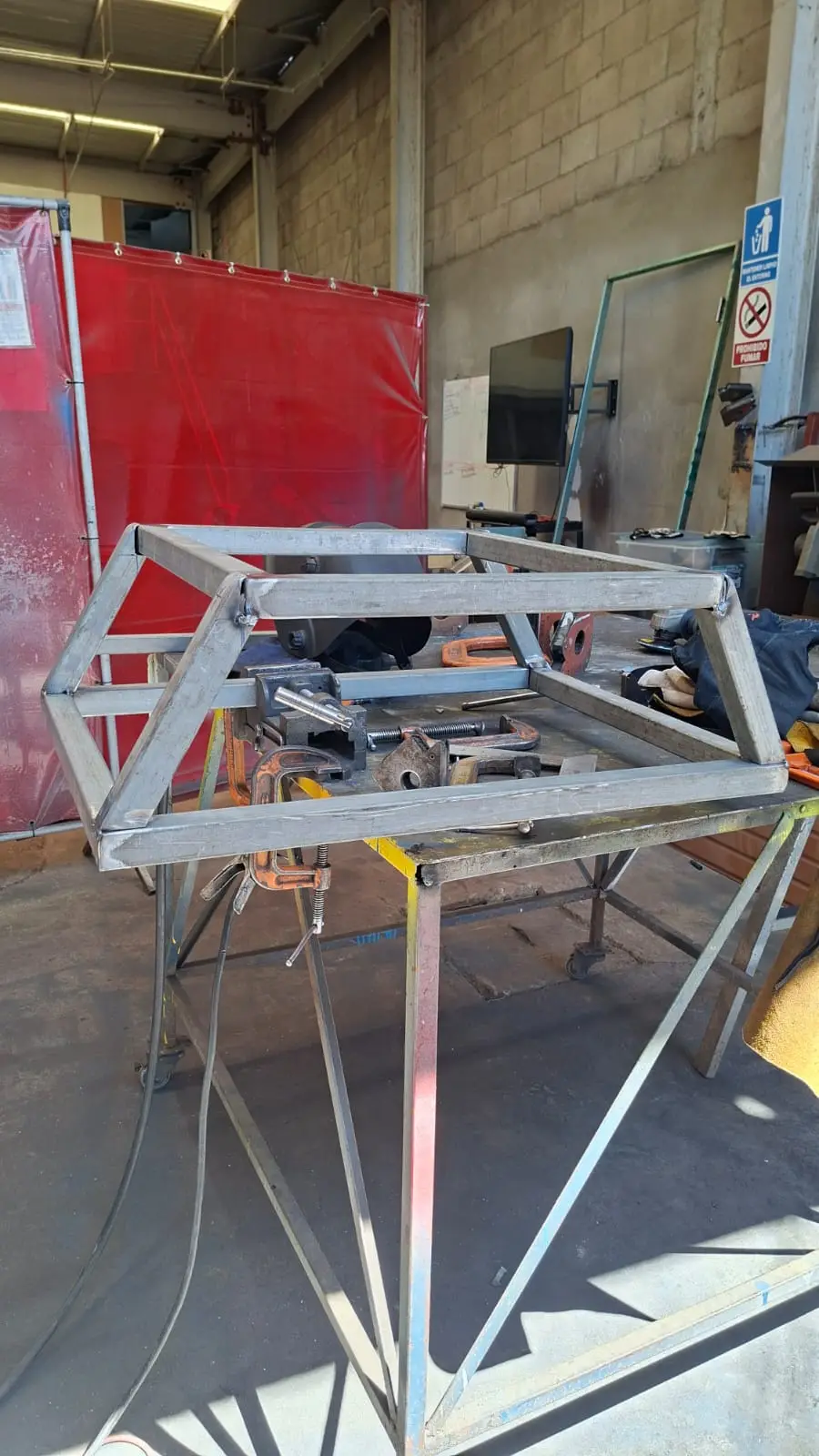

Estructura soldada en mesa
Estructura del carro soldada sobre mesa de trabajo en el taller
Armado de soportes
Armado de la estructura con soportes verticales punteados y verificados
Estructura soldada terminada
Estructura soldada del carro en acero galvanizado — ensamble a 1/16 de pulgada

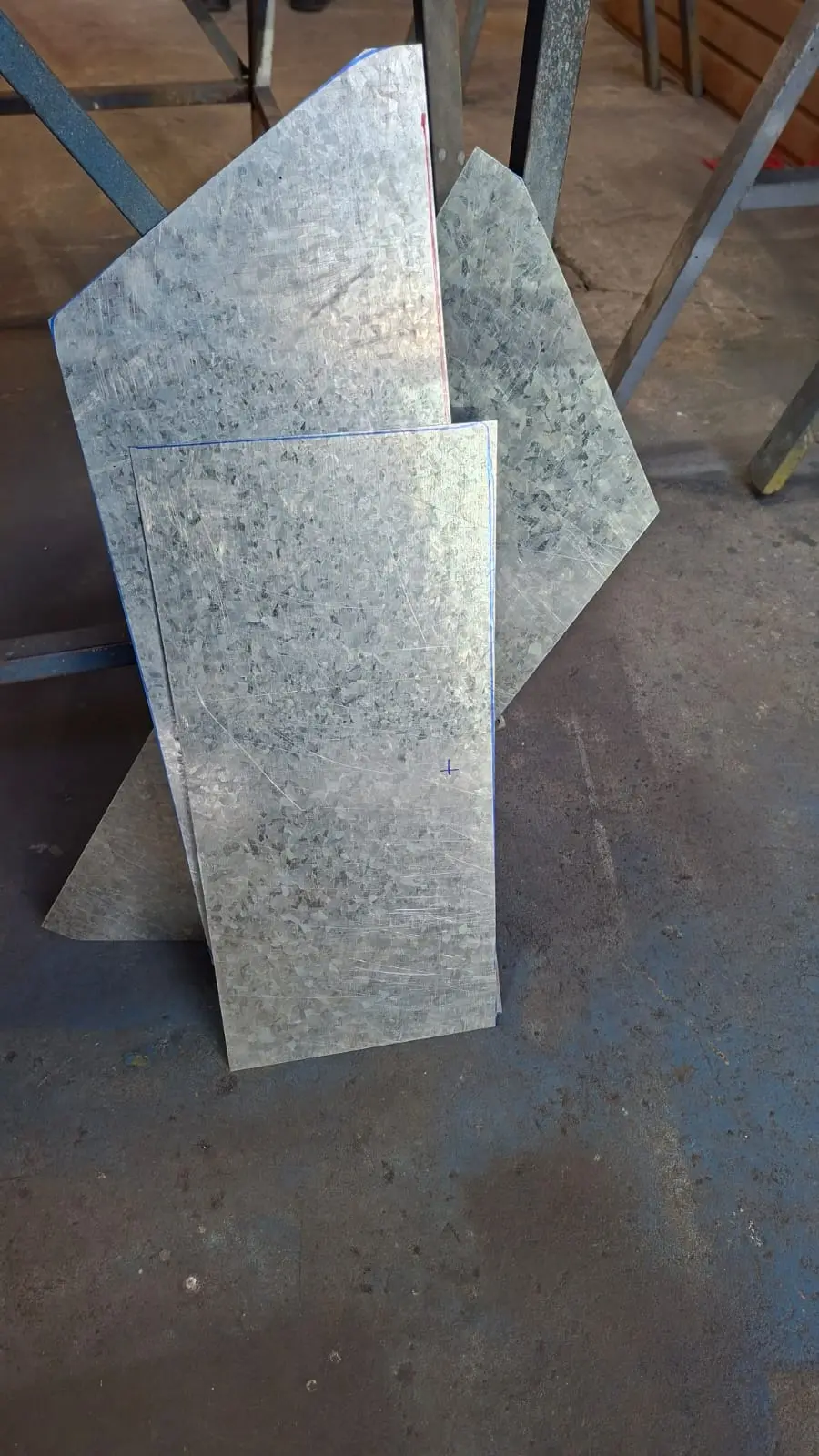

Corte de lámina galvanizada
Láminas galvanizadas cortadas a medida para forrar el carro prototipo

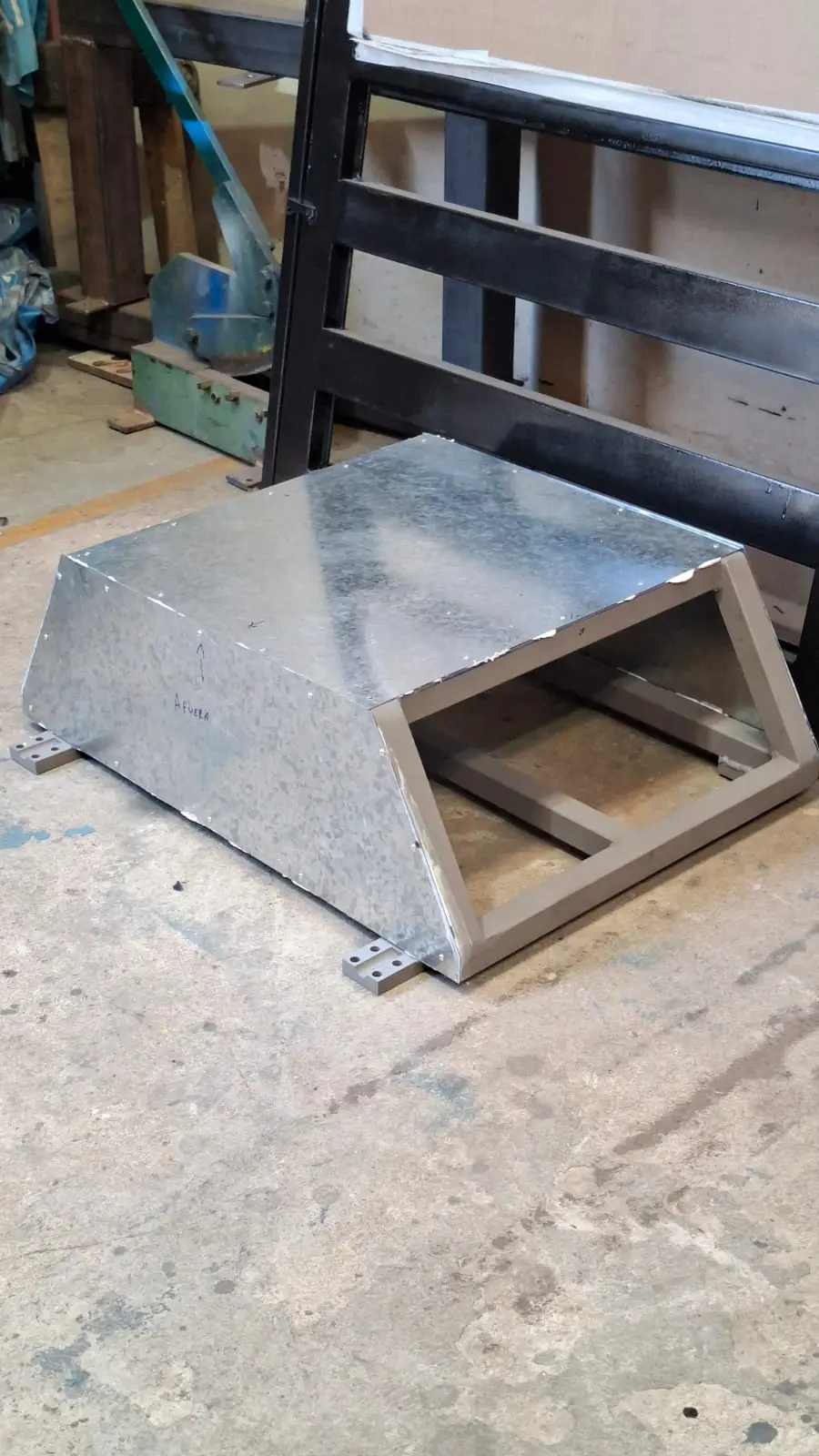

Forrado y placas base
Forrado de la estructura con lámina galvanizada y placas base maquinadas

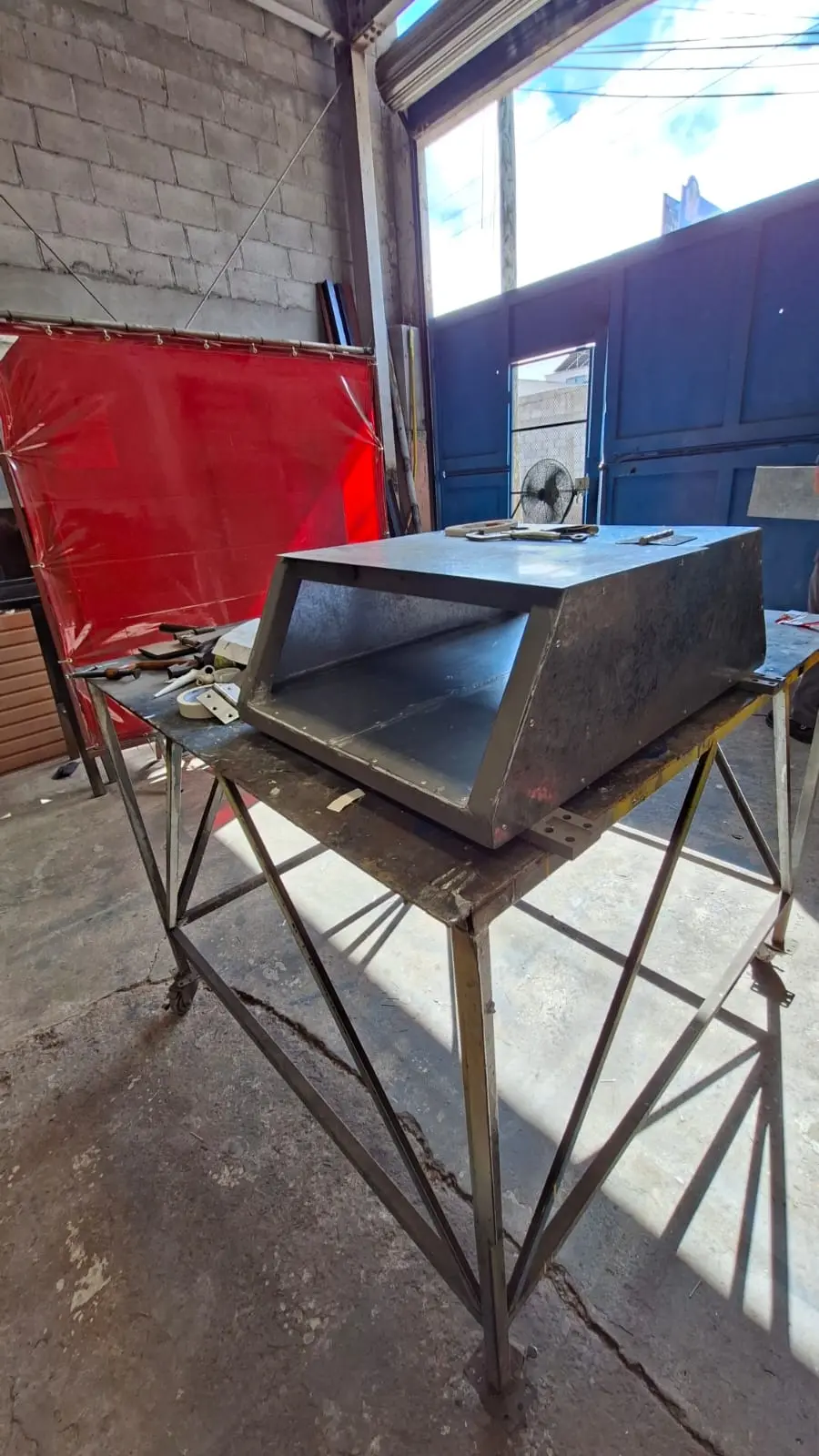

Ensamble final pintado y aislado
Carrocería pintada y ensamblada con aislamiento interior anti-humedad — entrega final
Preguntas sobre este caso
¿Fabrican carros o estructuras especiales a medida?
Sí. Diseñamos desde el CAD 3D y fabricamos prototipos únicos en acero galvanizado e inoxidable: corte, soldadura, pintado y ensamble en Baja California. Envíanos tu idea o medidas y cotizamos.
¿Qué precisión manejan en estructuras soldadas?
En este carro prototipo trabajamos a 1/16" en el ensamble. Para piezas maquinadas podemos ofrecer tolerancias más cerradas — indícalo en tu cotización.
¿Pueden aislar el interior contra agua y humedad?
Sí. En este proyecto forramos con lámina galvanizada/inoxidable y sellamos el interior para evitar filtraciones. Es ideal para equipos que operan a la intemperie.
